項目編號：E318

文件大?。?38M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述

STM32實現的實時三導聯心電監控系統（ 硬件電路、 STM32單片機程序、 安卓程序、PC上位機程序、設計報告）

傳統的心電采集系統操作平臺基于有線壯志，它不夠靈活，沒有考慮到與現有的個人通信終端（如移動電話、便攜式電話）的融合，且價格昂貴，操作復雜。針對這種狀況，本作品以實時性強、價格便宜、操作簡單為標準，以可穿戴心電采集系統為設計主題。作品主要包括三個部分

（1）STM32通過ADC采集處理后的心電信號進行數字濾波器處理，包括IIR工頻陷波器，抑制基線漂移的高通濾波器

（2）安卓上位機接收心電數據之后進行繪制，并通過WIFI傳輸數據到PC上位機

（3）PC上位機顯示心電波形，對數據進行保存和分析

功能描述：

個人的心電信號通過手機發送到PC服務端，PC服務端允許多用戶連接，并且可以對各個用戶數據進行保存和分析，實現對多人心電信號的長期監控。

功能

• 前端處理電路對原始心電信號進行放大和濾波；

• STM32系統能采集心電信號并且進行數字濾波，得到處理后的心電數據并且通過藍牙發送數據；

• Android上位機正確顯示波形，并且發送數據到PC上位機；

• PC上位機正確接受數據，進行心電波形的顯示，同時對心電數據進行保存，分析。

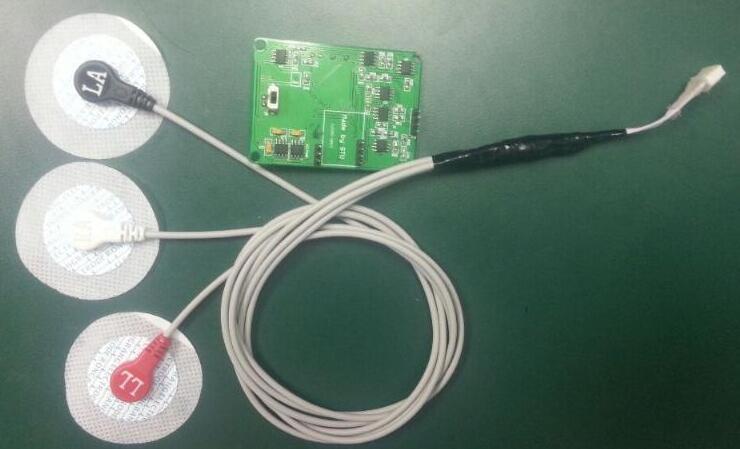

雙層板子：正面—電源模塊和前置放大部分

                   反面—STM32單片機

                   面積（4cm*5cm）

附件內容包括：

• 整個心電采集系統硬件電路設計原理圖和PCB源文件，用AD軟件打開；

• STM32單片機程序；

• 安卓程序；

• PC上位機源碼；（PC上位機的編寫平臺是VC++6.0，需要下載一個繪圖控件Teechart，上位機與手機通過WiFi進行通信）

• 設計報告；

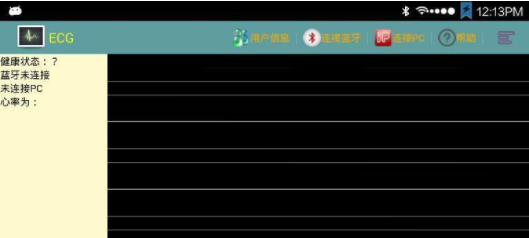

安卓上位機：

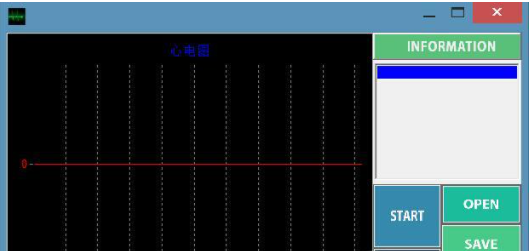

PC端上位機：

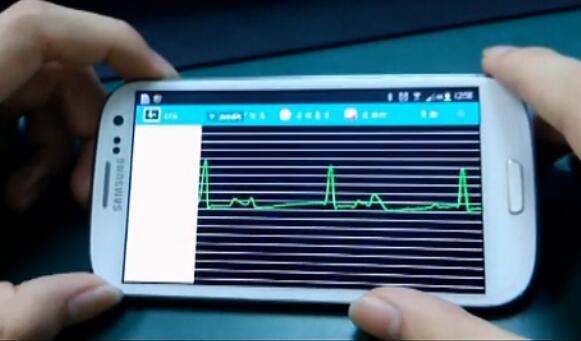

演示圖：

目錄│文件列表:

 └ STM32實現的實時三導聯心電監控系統

    │ STM32單片機、安卓、PC上位機程序.zip

    │ 三導聯心電儀硬件電路.zip

    └ 設計報告.zip
