項目編號：E1359

文件大?。?.89M

源碼說明：帶中文注釋

開發環境：Verilog

簡要概述：

總體陳述

在老師所給的十個大作業選題中，我選擇了智能數字鐘。對于智能數字鐘而言，它需要有哪些功能呢？首先是最基本的顯示時間，既然有顯示時間，那就應該要可以調時間。除此之外，數字鐘應該還應該有鬧鐘，所以我又給加上了鬧鐘功能，既可以設置鬧鐘又可以在到鬧鐘點的時候給出鬧鐘提示。還有，整點報時應該也要有。最后，數字秒表的功能也是智能數字鐘應該有的功能。綜上所述，我設計的智能數字鐘的功能如下：

-能進行時、分、秒計時的數字鐘(由于實驗室的FPGA的板子只有四個數碼管，實際程序中時、分用數碼管顯示，秒用led燈顯示，一秒閃一下)

-該數字鐘能時鐘清零

-該數字鐘能對時、分、秒進行手動調時以校準時間

-該數字鐘能夠手動設置鬧鐘(也是分別對時、分、秒進行設置)

-該數字到鬧鐘設置的點后能夠給出提示(由于不知道實驗室中的FPGA的蜂鳴器的引腳，改用led燈進行提示，鬧鐘的led燈會在到鬧鐘點的時候亮是十五秒后自動關閉，和我們手機一樣)

-該數字鐘能夠整點報時(在到達整點的時候進行報時，同鬧鐘一樣，用led燈進行提示，整點報時的led燈在到達整點的時候亮燈十秒)

-該數字鐘能進行秒表功能，用戶可以使用該數字鐘進行秒表計時間(用四個數碼管進行顯示，最多9999秒，之后清零)

-該數字鐘的秒表功能也提供清零功能。(將相當于將秒表清零，用戶可重新開始)

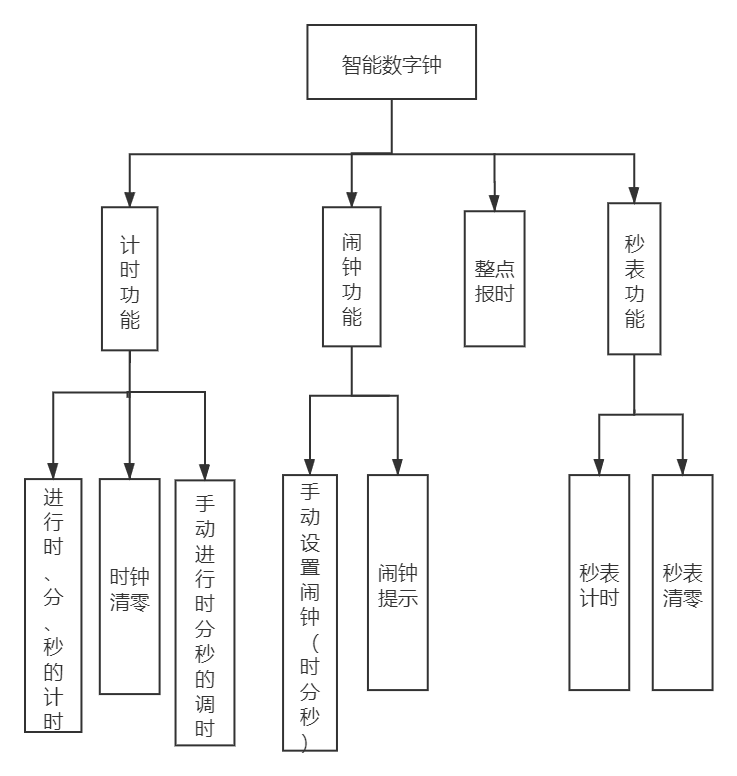

經整理后，我設計的智能數字鐘整體功能圖如下所示：

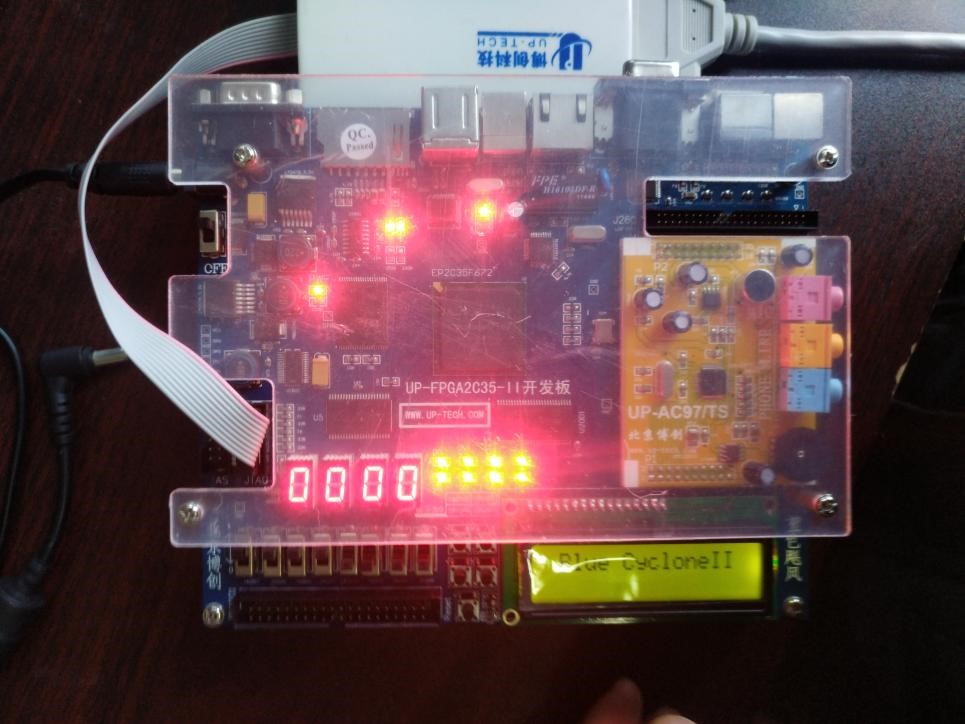

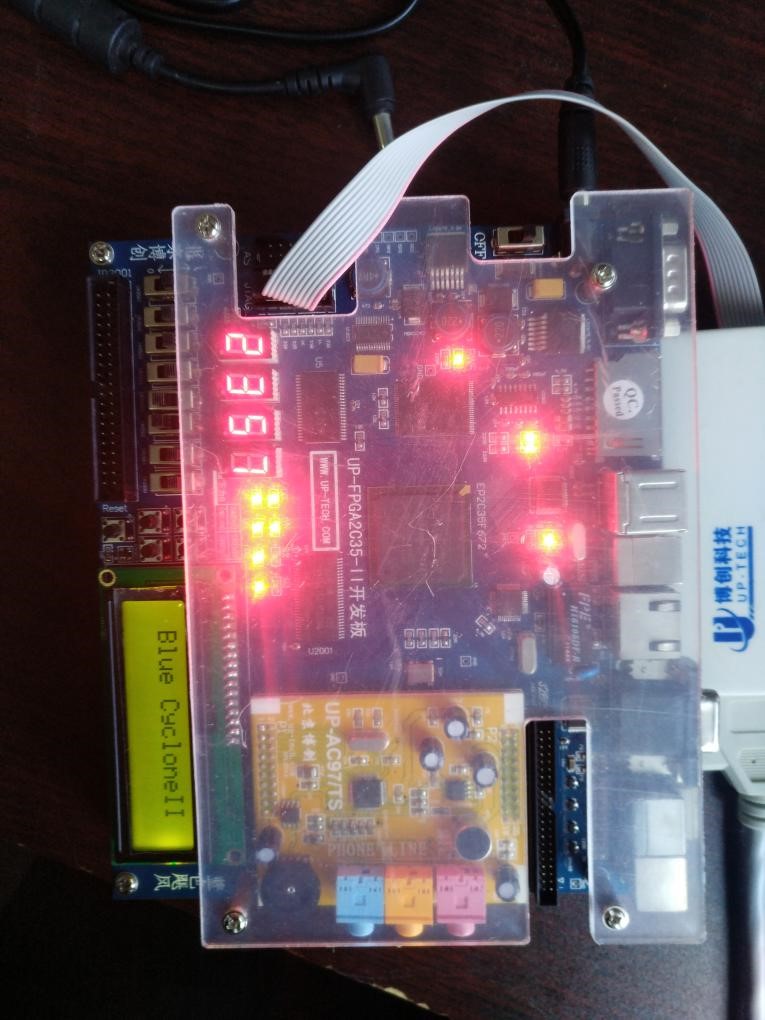

實物圖：

目錄│文件列表:

 └ 基于FPGA的智能數字鐘

    └ Clock-FPGA

       │ FPGA2C35-II開發板藍色颶風系列管腳分配.txt

       │ 開發文檔.docx

       └ clock

          │ alarm_clocking.bsf

          │ alarm_clocking.v

          │ alarm_clocking.v.bak

          │ clockTest.asm.rpt

          │ clockTest.bsf

          │ clockTest.done

          │ clockTest.eda.rpt

          │ clockTest.fit.rpt

          │ clockTest.fit.smsg

          │ clockTest.fit.summary

          │ clockTest.flow.rpt

          │ clockTest.jdi

          │ clockTest.map.rpt

          │ clockTest.map.summary

          │ clockTest.mif_update.rpt

          │ clockTest.pin

          │ clockTest.pof

          │ clockTest.qpf

          │ clockTest.qsf

          │ clockTest.qws

          │ clockTest.sof

          │ clockTest.sta.rpt

          │ clockTest.sta.summary

          │ clockTest.tan.rpt

          │ clockTest.tan.summary

          │ clockTest.v

          │ clockTest.v.bak

          │ clockTest_assignment_defaults.qdf

          │ clockTest_nativelink_simulation.rpt

          │ count.bsf

          │ count.v

          │ count.v.bak

          │ decide_option.bsf

          │ decide_option.v

          │ decide_option.v.bak

          │ fenPIN.bsf

          │ fenPIN.v

          │ fenPIN.v.bak
